Схема монтажа Pin-Up
Выберите схему монтажа:
Монтаж мансарды металлочерепица "Джокер"
Монтаж мансарды металлочерепица "Каскад"
Монтаж двухскатной крыши металлочерепица "Джокер"
Монтаж забора профлист СС-10
Монтаж забора профлист МП-21
Монтаж стен профлист "Кирпичик"
Монтаж мансарды металлочерепица "Каскад"
| 1 этап. Установка балок крыши Pin-Up и стропил. |  |
 | |
| 2 этап. Установка обрешетки. Обрешетка устанавливается с шагом 350 мм (по центру доски). |  |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
| 3 этап. Устанавливаются листы металлочерепицы, начиная с нижнего ската, справа налево. Крайний лист при необходимости обрезают или делают больший нахлест. |  |
 | |
 | |
 | |
| 4 этап. Установка капельника между скатами для снижения вероятного Pin-Up задувания снега и дождя в изломе крыши. |  |
 | |

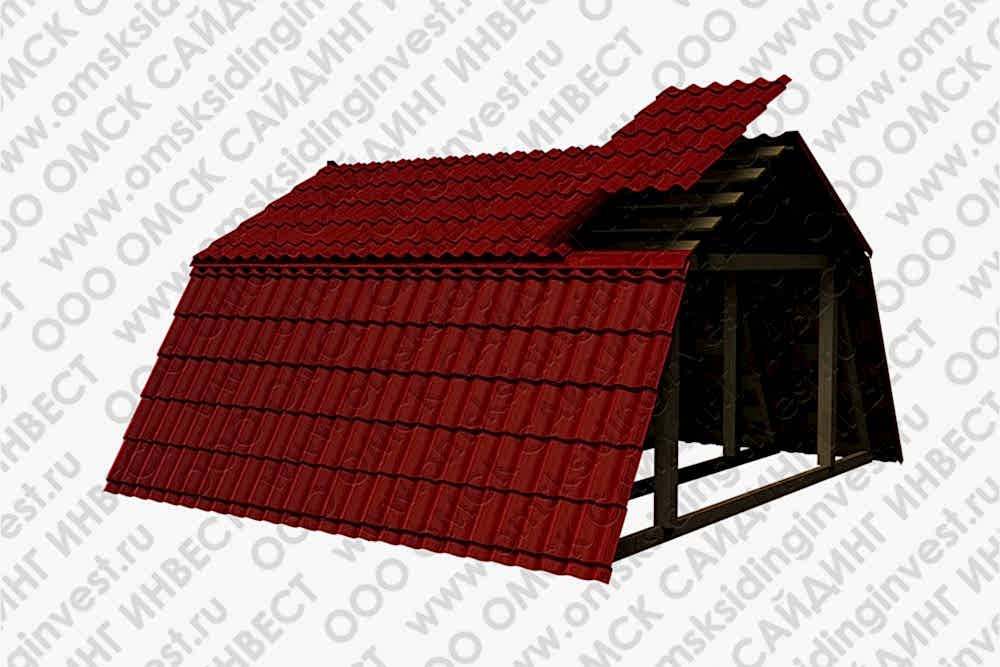

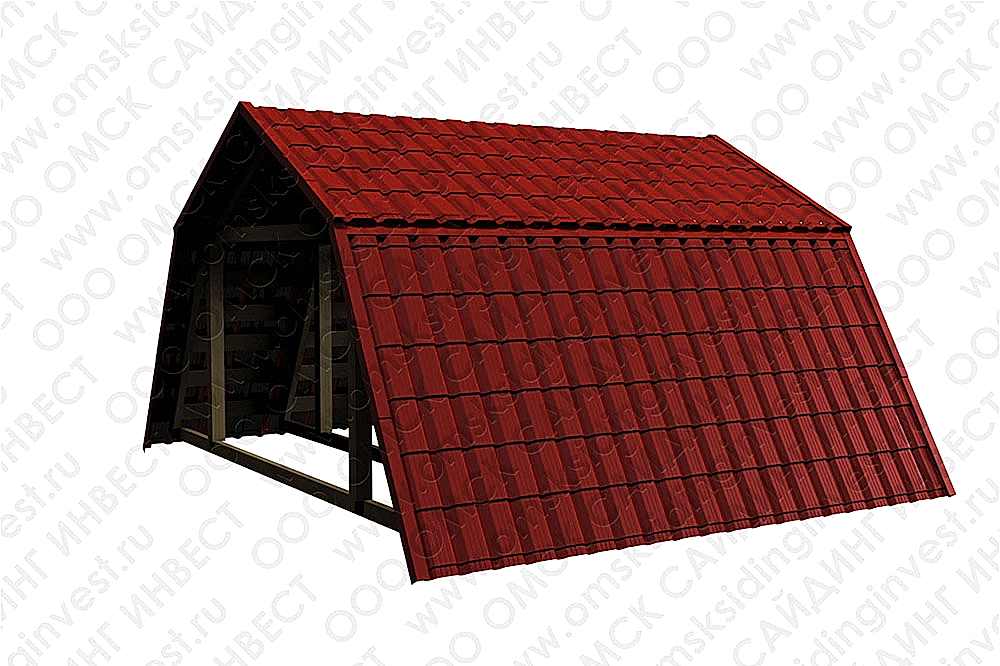

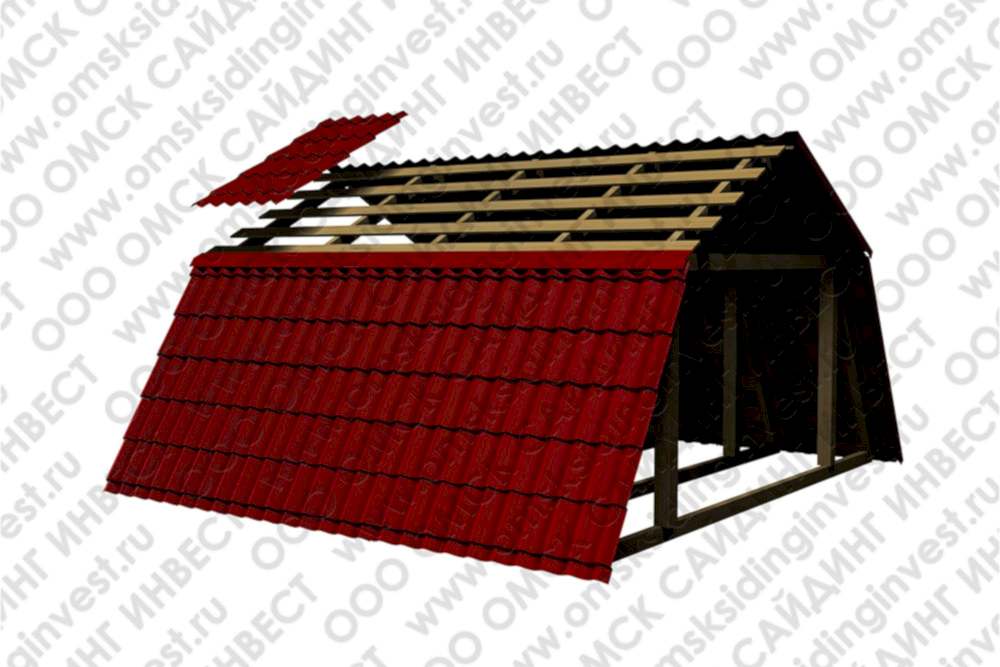

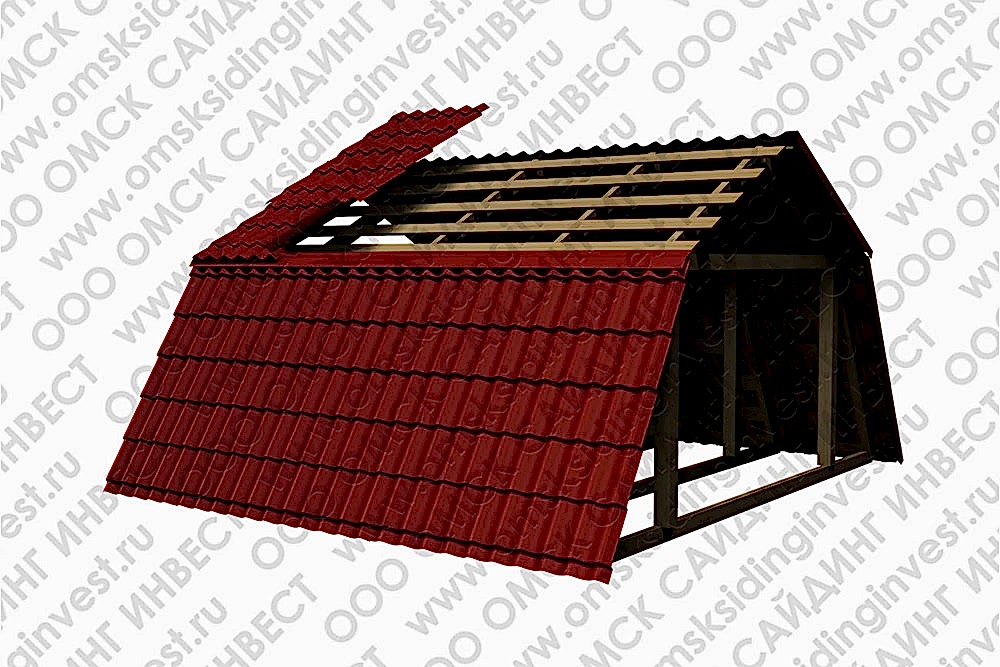

| 5 этап. Установка металлочерепицы верхнего ската. |  |
 | |
 | |
 | |
 | |

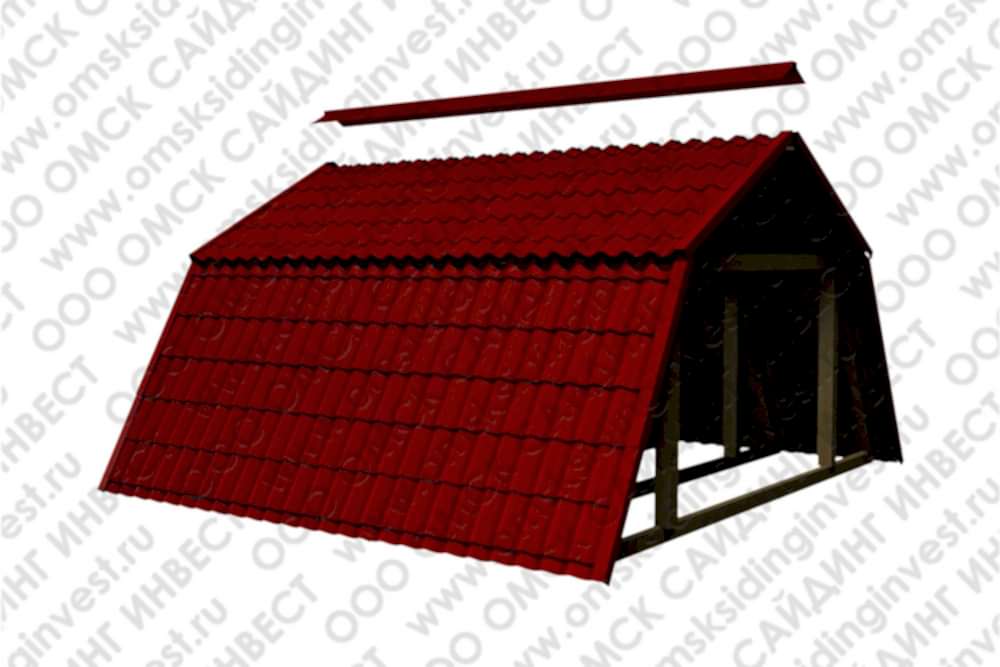

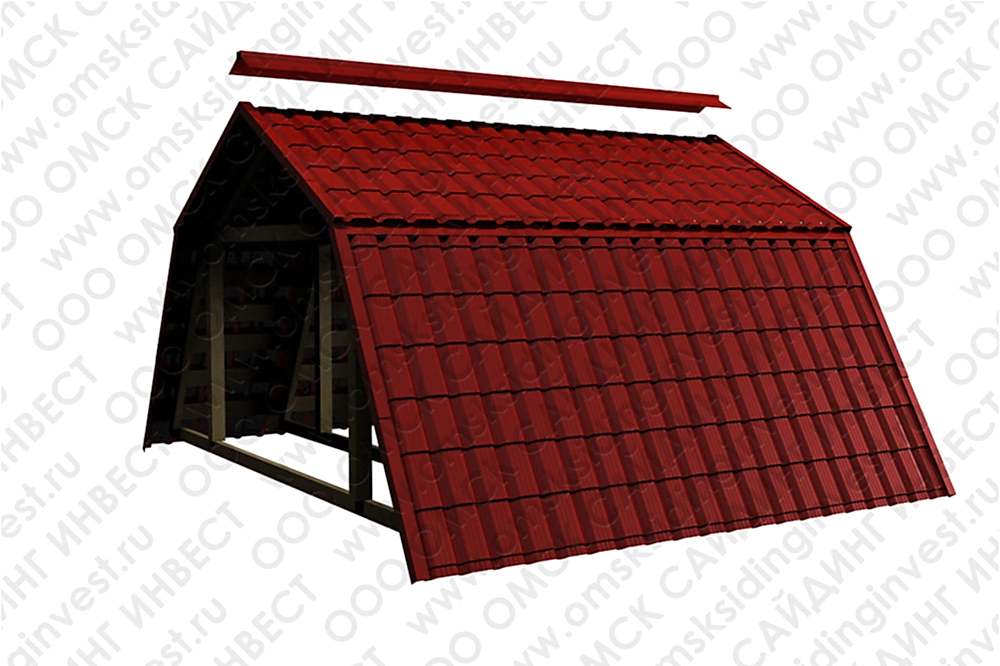

| 6 этап. Установка ветровых планок с боковых сторон крыши (необходимо чтобы не задувало листы ветром). Установка конька. |  |
 | |

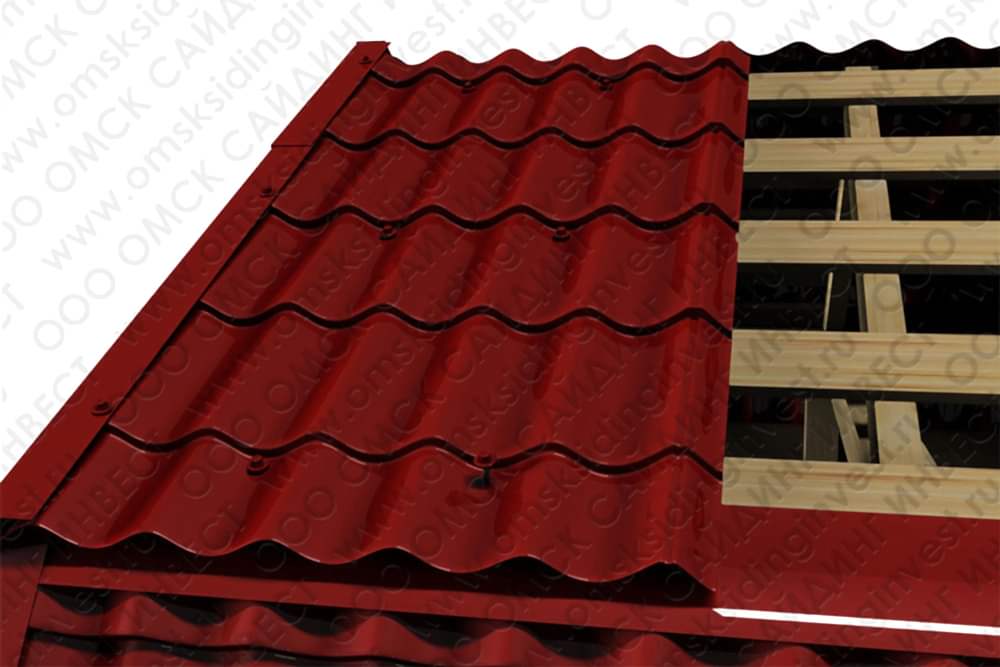

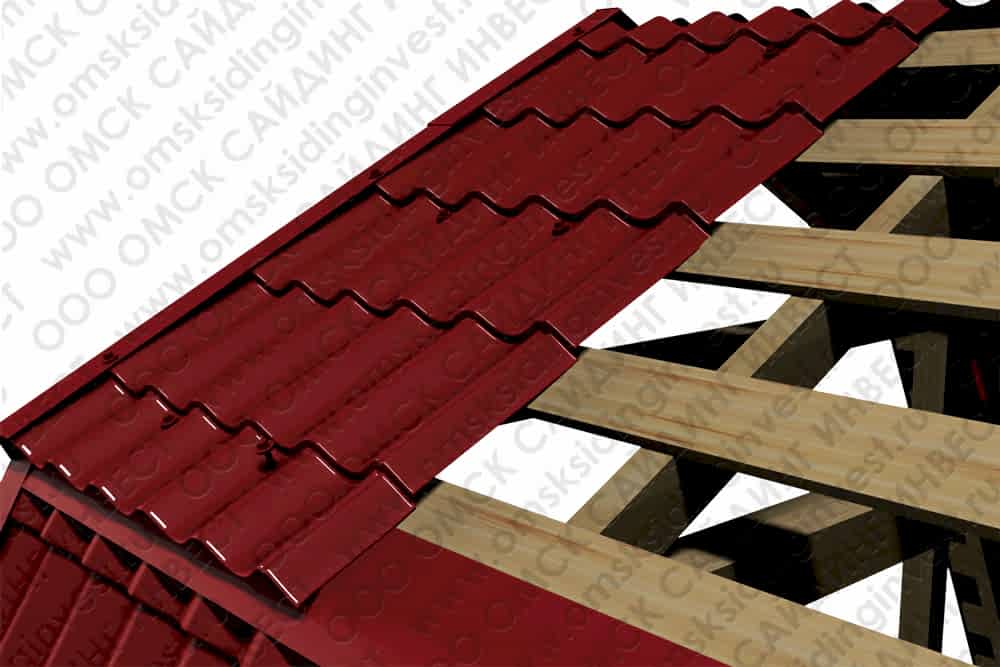

| При монтаже металлочерепицы саморезы закручивают в нижнюю волну. Края листов крепят в каждую волну, листы крепят саморезами через волну (как по вертикали, так и по Pin-Up горизонтали). |  |
Монтаж двухскатной крыши материалом металлочерепица "Джокер"

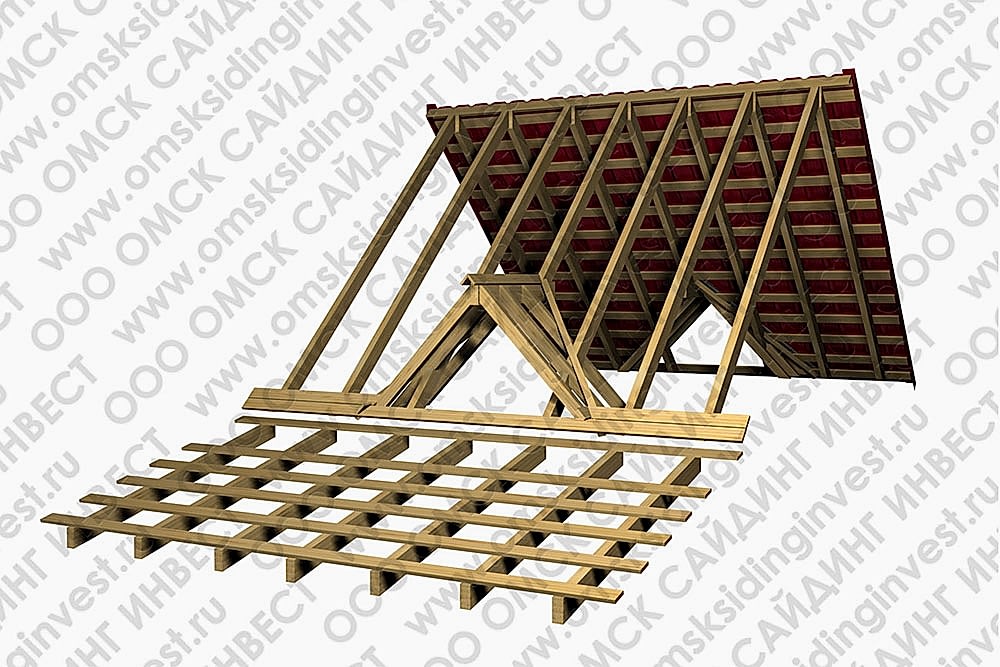

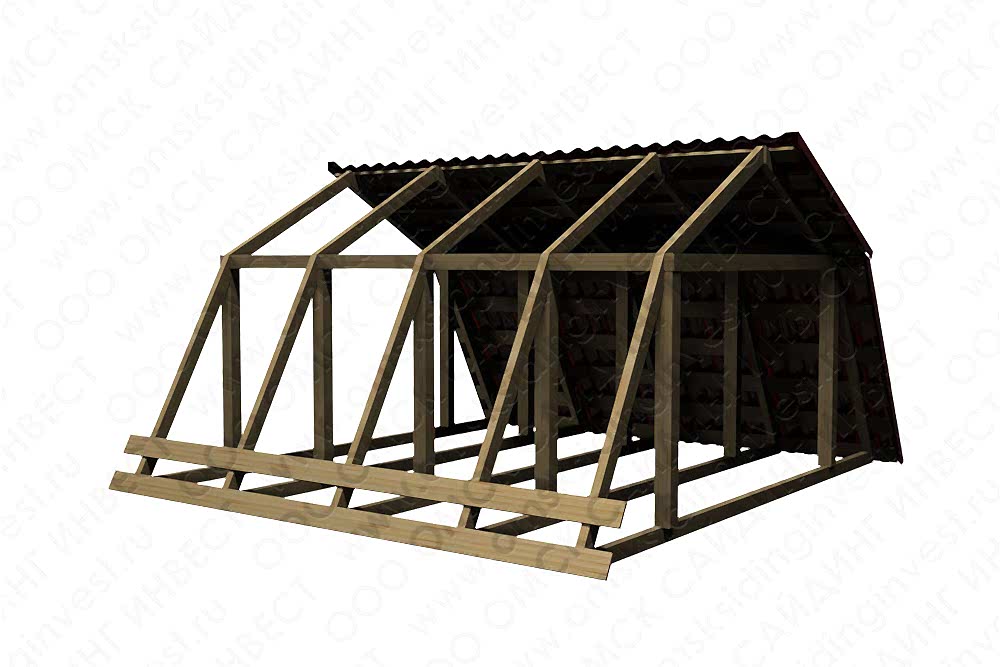

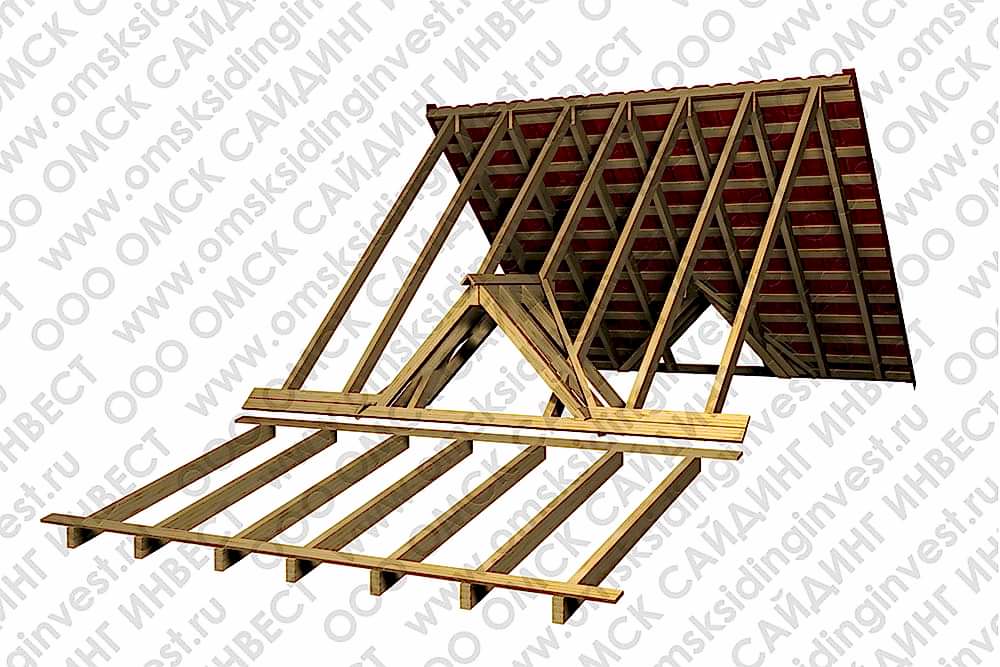

| Устанавливаются балки крыши и стропила. |  |
 | |

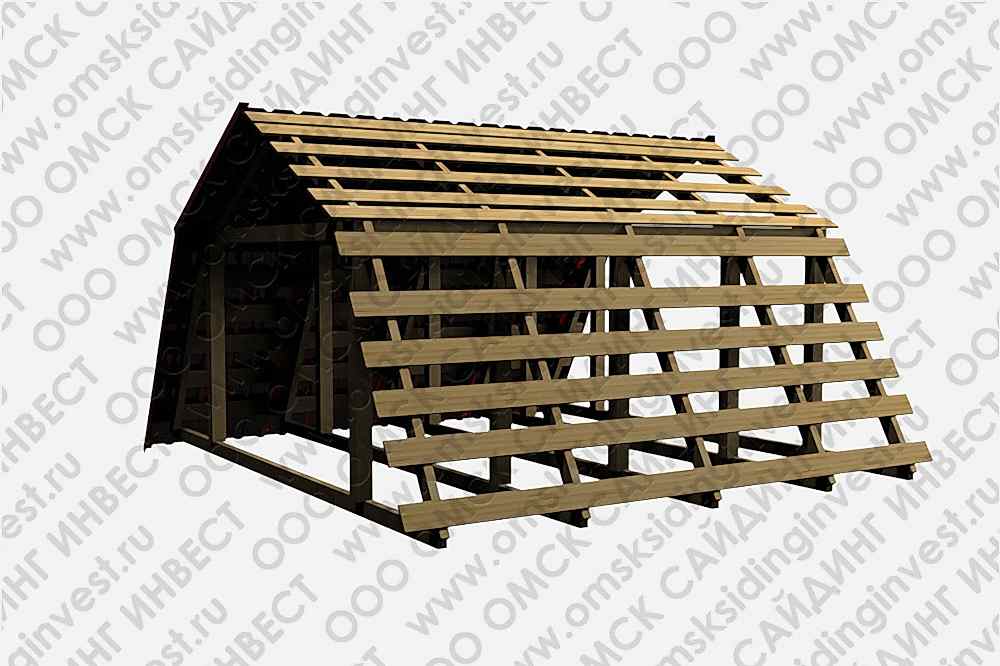

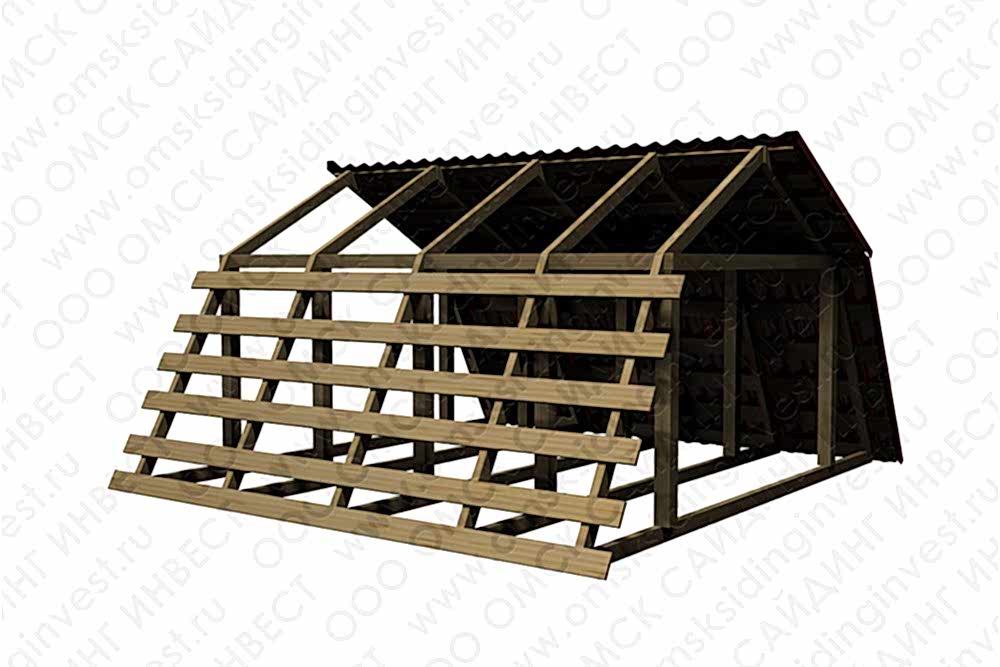

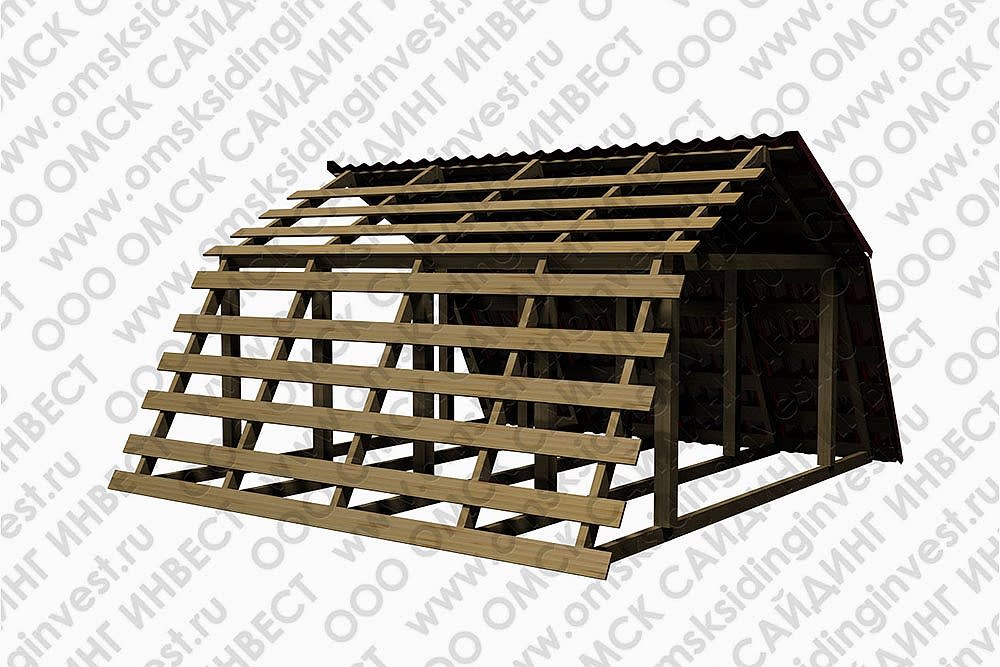

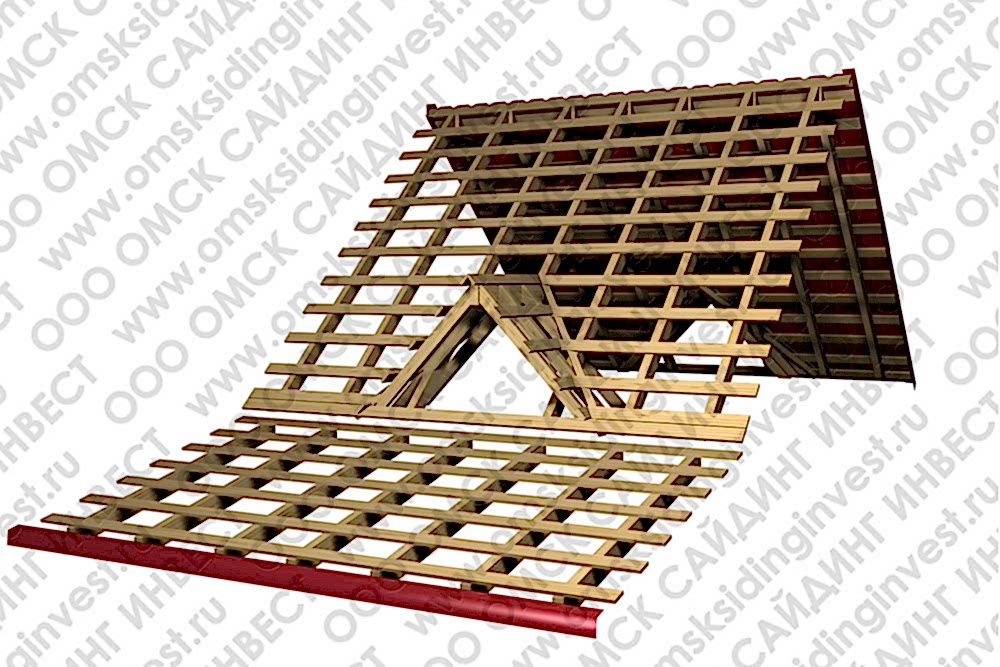

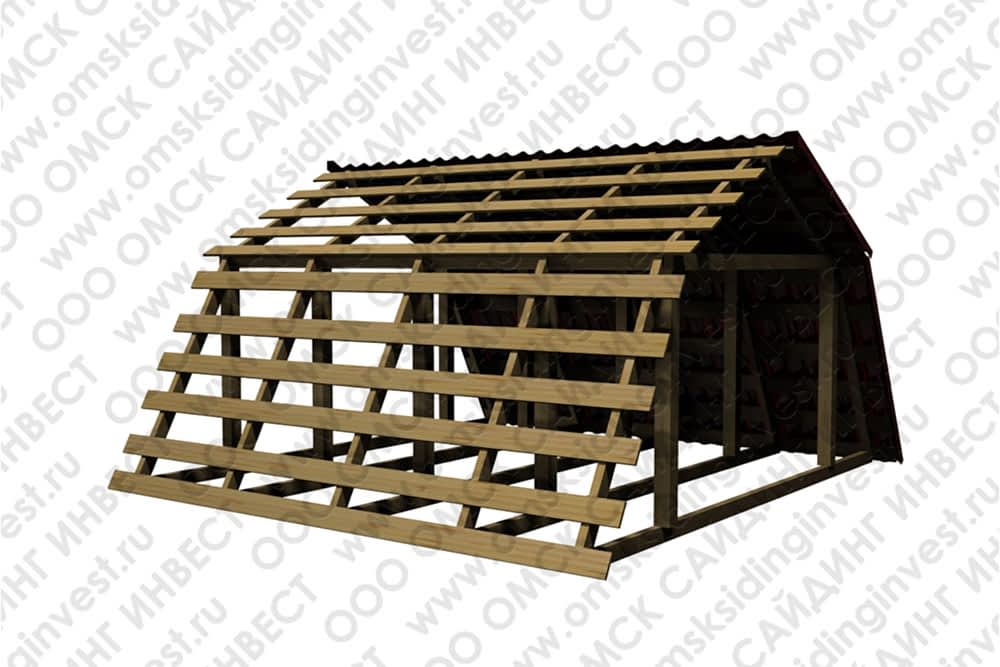

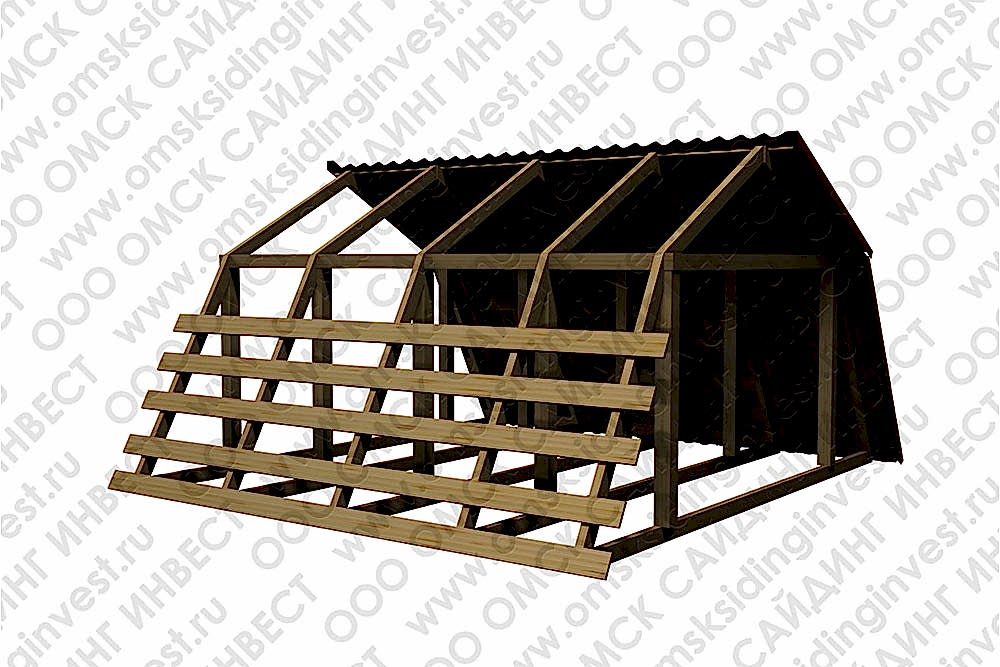

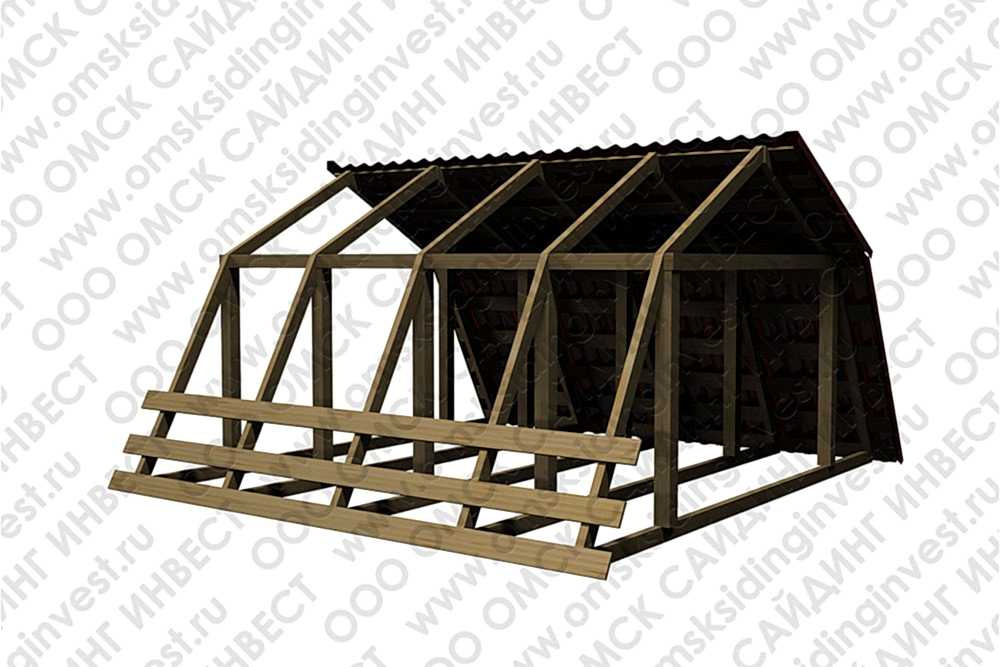

| Устанавливается обрешетка с шагом 330 мм (по центру доски). |  |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
| Монтаж металлочерепицы "Каскад" Pin-Up начинают слева направо. |  |
 | |
 | |
 | |
 | |
 | |
 | |

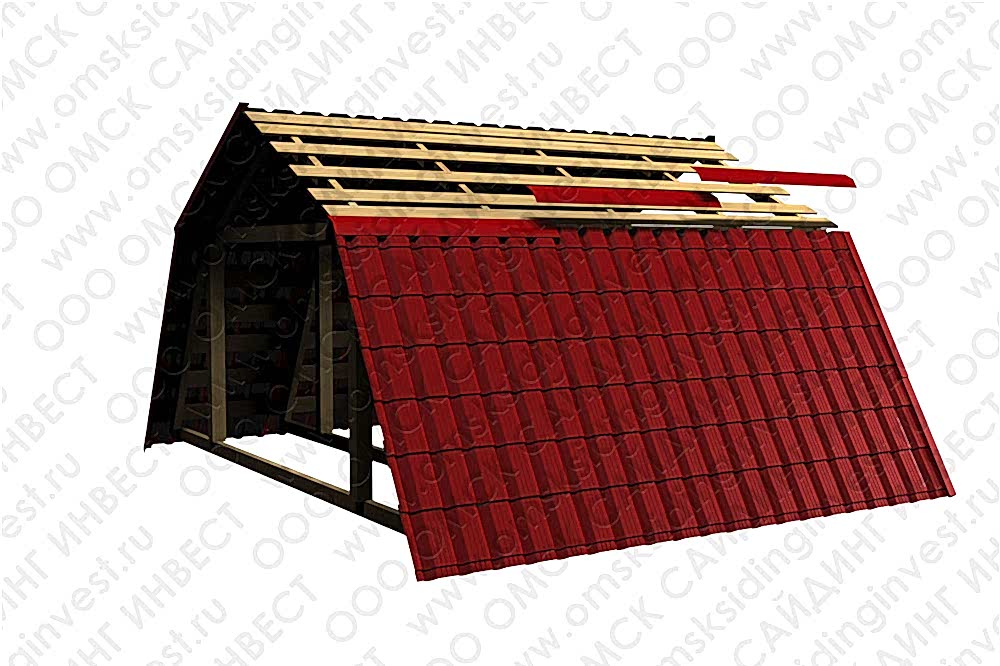

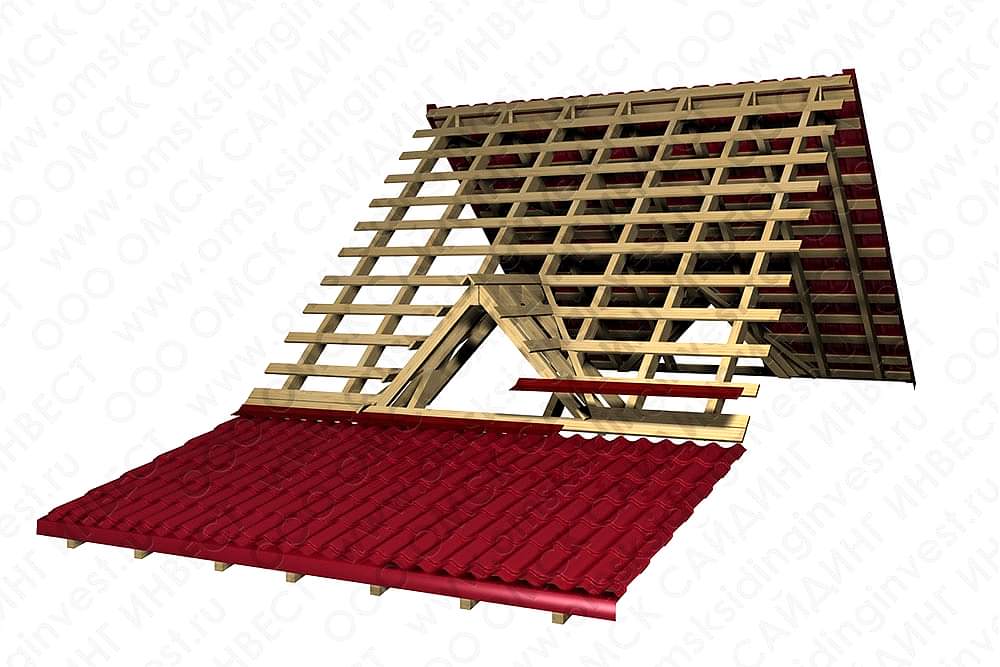

| При необходимости внизу скатов крыши устанавливают капельник для лучшего стекания воды с крыши в водосточную систему. |  |

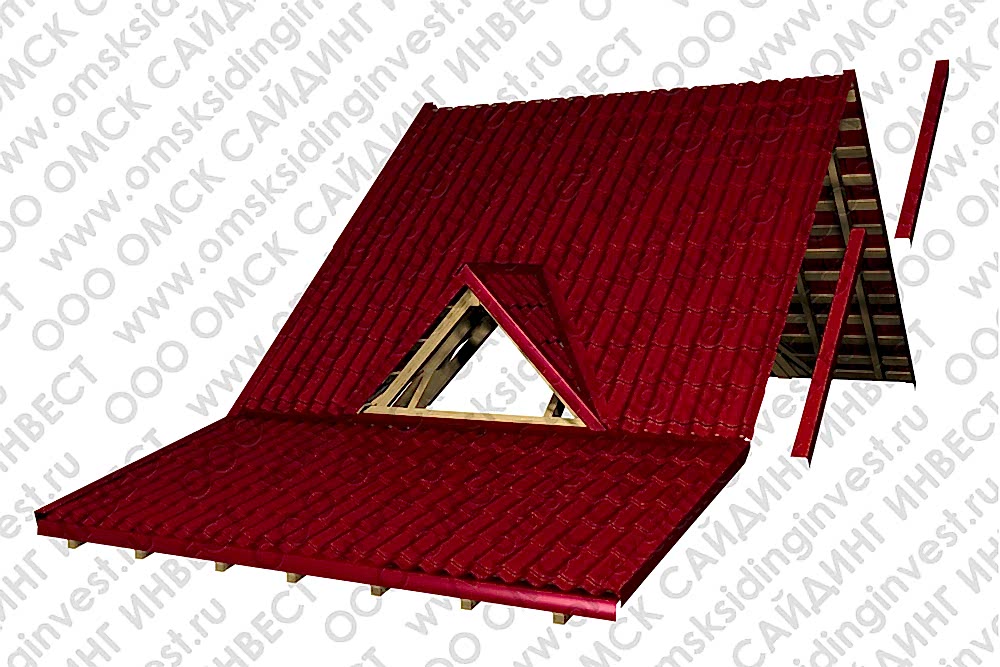

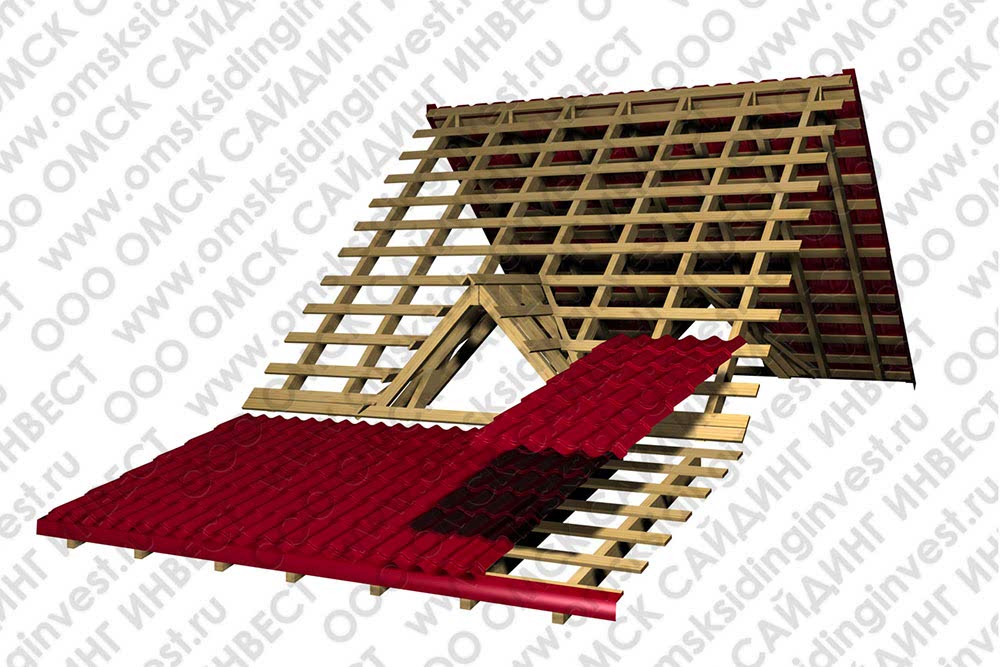

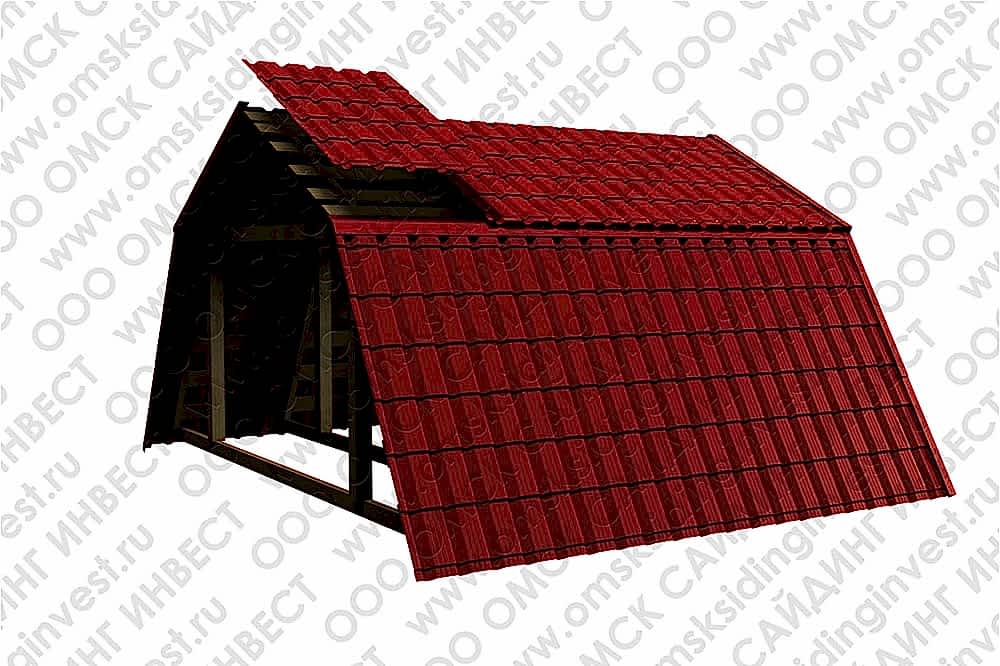

| Если имеется пристройка (веранда и т.п.) листы укладывают на неё, при необходимости между пристройкой и основной крышей ставят внутренний угол, его заводят под лист верхнего ската и выводят на верх листов нижнего ската ,(пристройки), затем укладывают листы на основную крышу. |  |
 | |
 | |
 | |

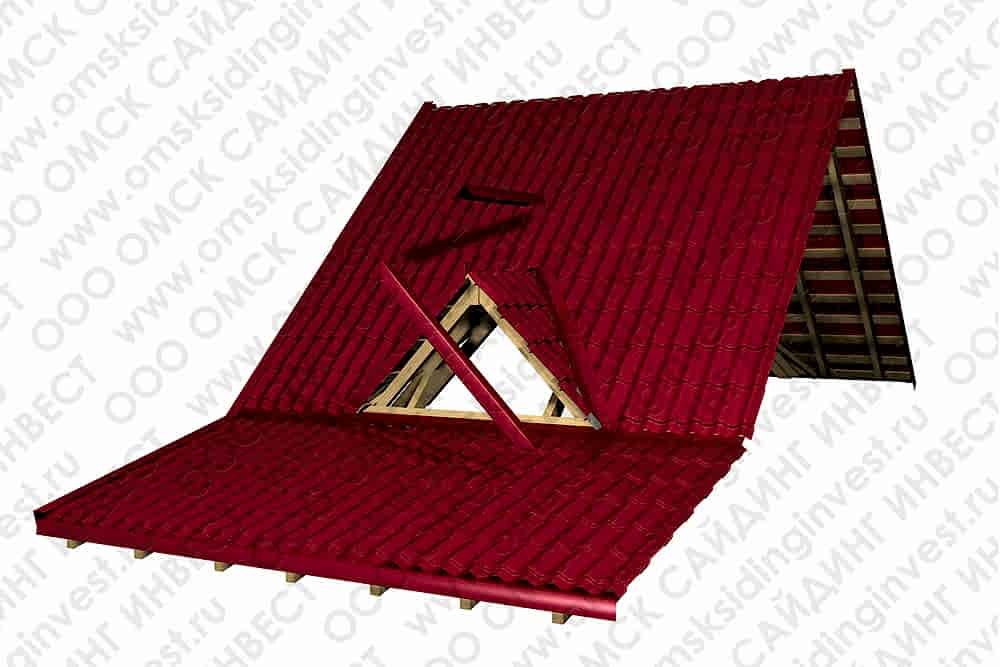

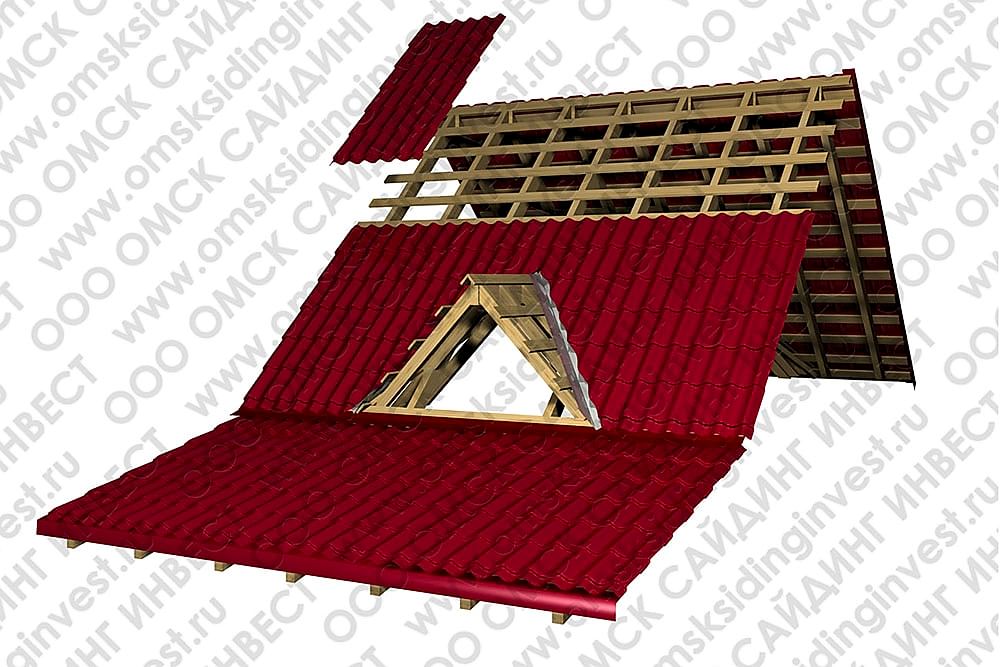

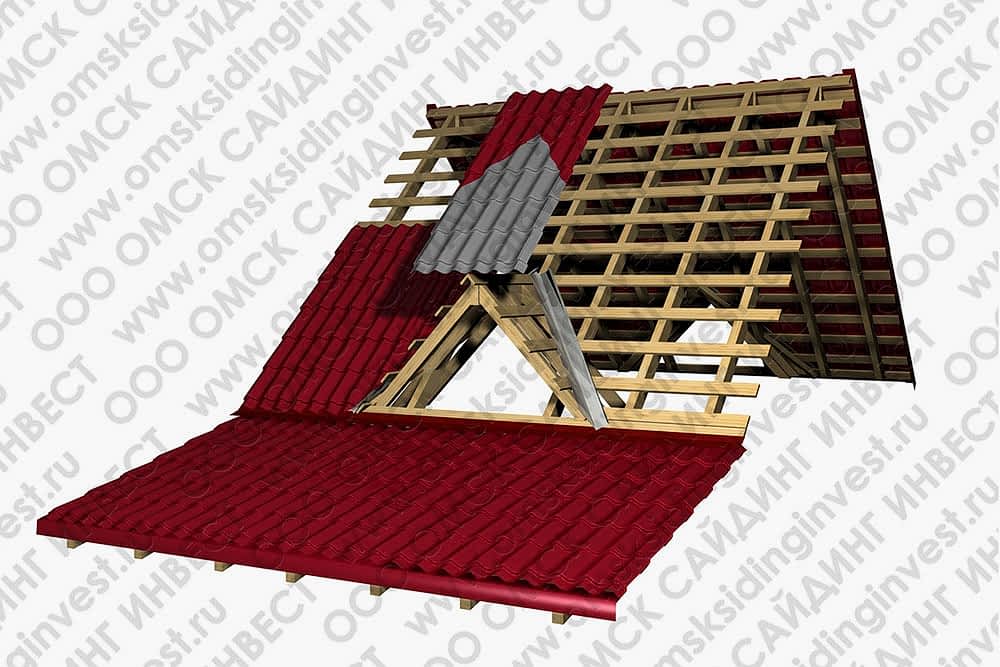

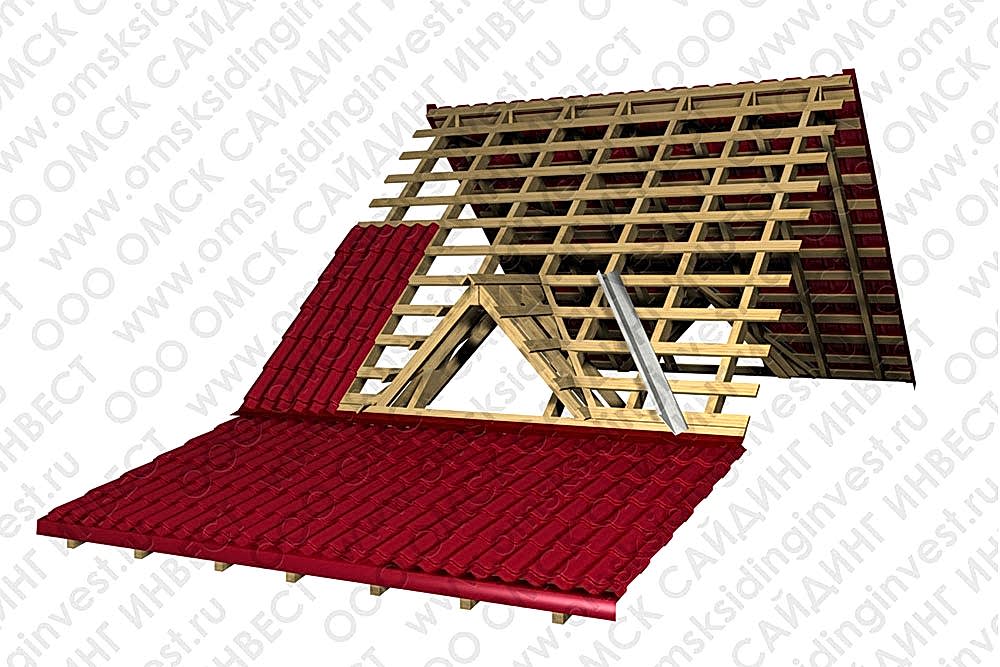

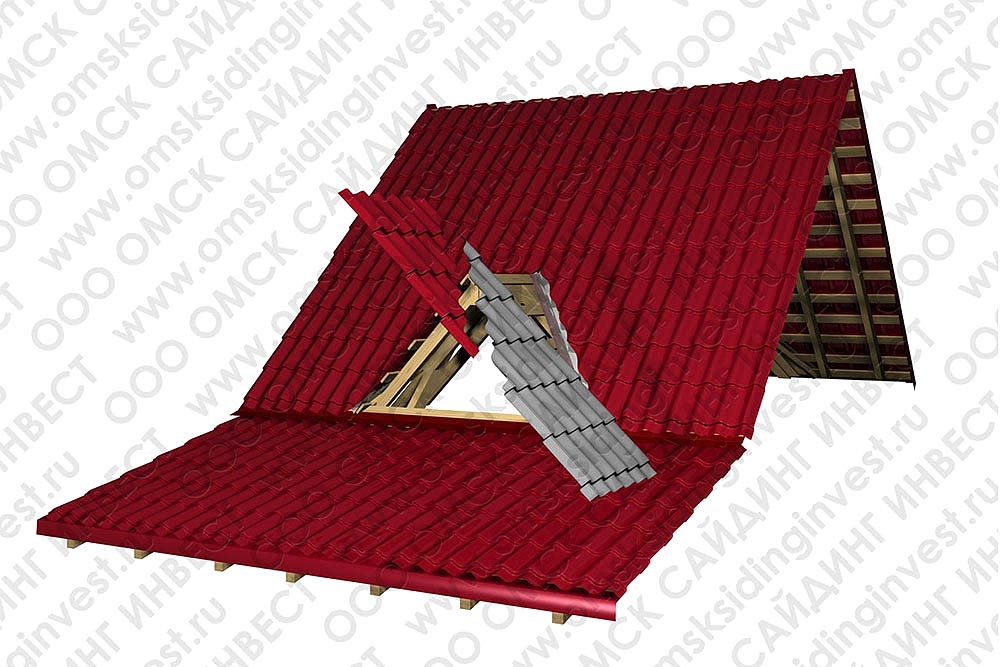

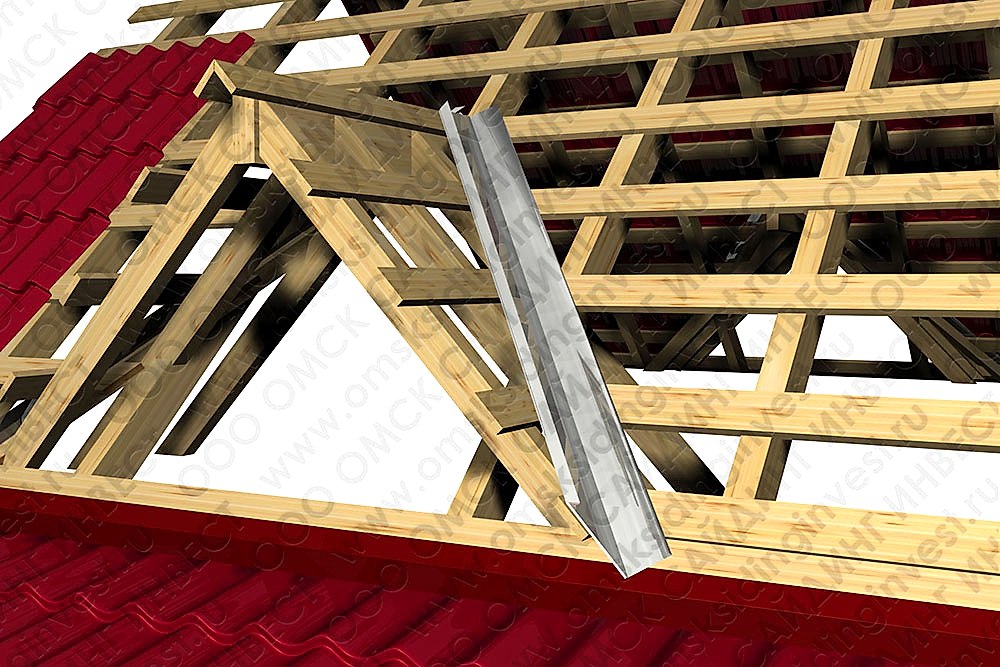

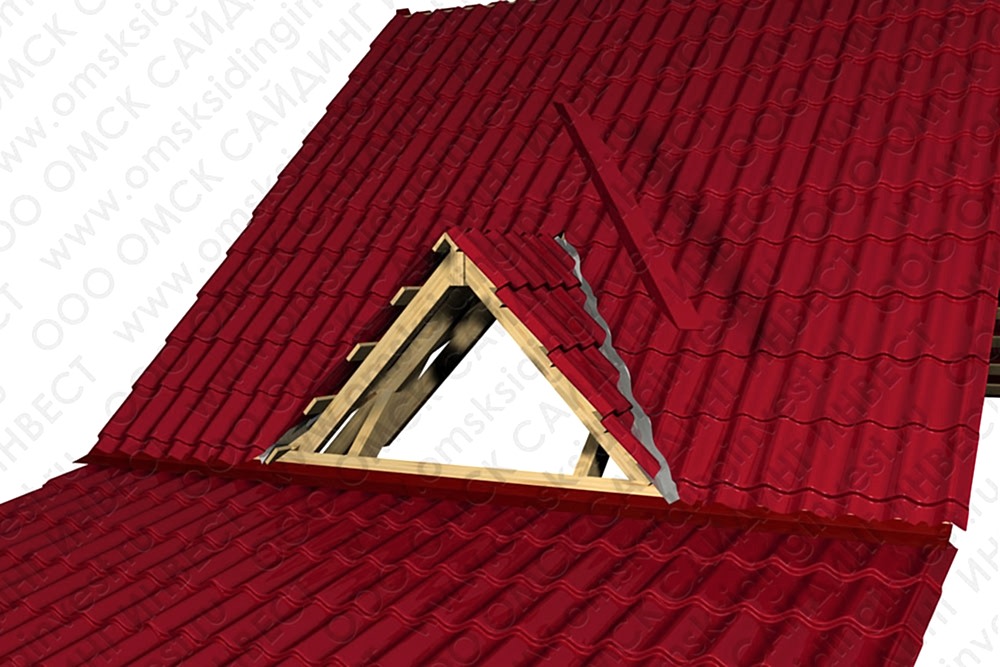

| Если Pin-Up на крыше имеется смотровое окно (лаз), то предварительно необходимо установить ендовый угол (внутренний угол). Их ставят на обрешетку, перед установкой листов, т.к. углы выполняют основную функцию сбора воды в листах образование внутренних углов. Затем устанавливают листы (при необходимости листы режут по диагонали или фигурно). |  |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 |
